100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Dingbo

Certification: CE ISO

Numéro de modèle: DBKJ

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Prix: USD 45000-55000 per set

Détails d'emballage: Nues et fixées dans le récipient par fil d'acier

Délai de livraison: 40-50 jours ouvrables

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: 20 ensembles par mois

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:

Machine de formage de rouleaux de purlin de 300 mm C et Z

,

C et Z machine de formage de rouleaux de purlin 14 stations

,

Machine de formage de rouleaux en forme de purlin de 15 kW C

Matériel:
Acier galvanisé
Épaisseur:
1.5-3mm
Rouleaux:
14 gares
Puissance du moteur principal:
15 kW
Vitesse de roulement:
10-15 m/min
Transmission:
Chaîne
Diamètre de l'arbre:
76 mm
PLC:
Panasonic
Garantie:
1 année
Couleur:
Le bleu
Matériel:
Acier galvanisé
Épaisseur:
1.5-3mm
Rouleaux:
14 gares
Puissance du moteur principal:
15 kW
Vitesse de roulement:
10-15 m/min
Transmission:
Chaîne
Diamètre de l'arbre:
76 mm
PLC:
Panasonic
Garantie:
1 année
Couleur:
Le bleu
Définition
100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW

                       100-300 mm avec machine de formage de rouleaux interchangeables à la broche CZ 1,5-3 mm réglage automatique des tailles

PRoductDl'écritures

Dans l'industrie sidérurgique, les différentes formes structurelles de poutres ont reçu des noms représentatifs pour faciliter la description des dessins et des documents.d'une épaisseur n'excédant pas 10 mmLa section du canal sans raideurs de bride est également appelée U purlin.

Le changement automatique de la machine de formage de rouleaux de purlin CZ peut produire toutes les spécifications des profils C&Z (dans la largeur 100~300), pas besoin de changer les pièces de la machine.Il faut une heure pour changer la forme de C en Z..

Tracé du profil à la conception



100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW 0



Flux de travail

Décoiler manuel Alimentation et nivellement Perçage Formation de rouleaux Coupe hydraulique Tableau de sortie

ProduitPles paramètres

  Les postes Les spécifications
Matériau de bobine Matériel Indicatif géographique
  Largeur de la broche 100 à 300 mm
  Épaisseur du matériau 1.5 à 3 mm
  Décapsuleur Manuel de 3 tonnes
  Dia interne 460 à 520 mm
Nivelation 7Rouleaux 3 rouleaux supérieurs, 4 rouleaux inférieurs
Perçage et découpe hydrauliques Puissance hydraulique 5.5 kW
  Matériau du moule et de la lame Cr12Mov
  La tolérance +- 1,5 mm

Système de formage

Vitesse de roulement 10 à 15 m/min
  Stations à rouleaux 14 stations
  Matériau des rouleaux Gcr15, dureté du traitement d'éteinte 55-58
  Diamètre de l'arbre 76 mm
  Matériau de l'arbre d'acier 45#, éteint
  Puissance du moteur principal 15 kW
  Mode de conduite Chaîne
  Structure du cadre Acier en fonte
  Réglage de la taille Automatique par PLC
Système de commande électrique Source électrique 380V, 50 Hz, phase 3
  Système de commande PLC Panasonic
  Encodeur Omron

Principaux composants

Je ne veux pas. Nom Quantité utilisée
1 Décoiler manuel 1
2 Machines à perforer 1
2 Machines à former des rouleaux principaux 1
3 Boîte de commande PLC 1
4 Station de pompage hydraulique 1
5 Tableau de sortie 2

Des photos

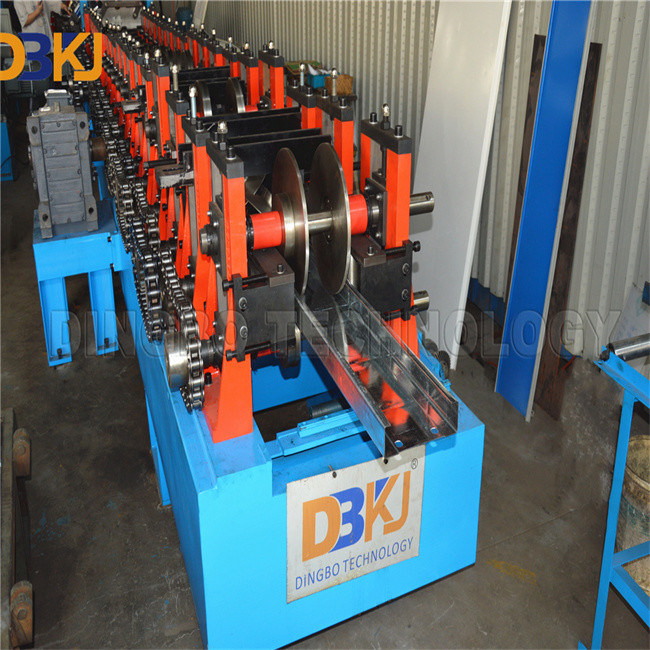

100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW 1

100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW 2



Application du projet

Dans la construction en acier, les poutres se réfèrent généralement aux éléments de cadrage du toit qui sont parallèles à la portée des auvents d'un bâtiment et soutiennent le toit ou la terrasse.Les poutres sont soutenues par des poutres ou des mursLes poutres sont le plus souvent utilisées dans les systèmes de bâtiments en métal, où elles sont utilisées en forme de Z pour permettre une continuité de flexion entre les travées.
Les éléments auxiliaires tels que les poutres (toits) et les cadres d'anneaux (murs) sont généralement en acier en forme de C, en forme de Z ou en forme de U (ou en acier en forme de C laminé).

100-300mm C et Z machine de formage de rouleaux de purlin 14 stations 15 kW 3

Questions fréquentes

1.- Je ne sais pas.Quelle est la période de garantie?

12 mois de garantie, à compter de la date de l'installation réussie et de la mise en service de l'équipement sur le site d'installation de l'acheteur.Toutes les pièces endommagées en raison de problèmes de qualité seront remplacées gratuitement..

2.- Je ne sais pas. Vous le faites?disposent d'un service d'installation et de mise en service?

A: Je suis désolé.Si les acheteurs viennent à notre usine pour inspecter, la formation à l'installation et à l'exploitation est fournie en face à face.

B: Je ne sais pas.Si l'acheteur en a besoin, nous enverrons un technicien sur le site de l'acheteur pour effectuer l'installation, la mise en service et la formation.

C: Je ne sais pas. les coûts d'installation et de mise en service:Un ingénieur visitera l'atelier de l'acheteur pour l'installation, la mise en service et la formation.et ainsi de suite.

(Normalement, cela prend environ une semaine à installer)

3.- Je ne sais pas.C'est quoi ton nom?services après-ventele service?

Nous fournissons un service en ligne 24 heures sur 24 pour nos clients.

Et nous sommes heureux de donner des conseils et aussi avoir des techniciens qualifiés disponibles pour maintenir la machine à l'étranger aux clients' atelier si nécessaire.

4.- Je ne sais pas. Quel est votre délai de livraison?

Normalement, nous pouvons terminer la production et les tests dans les 45-70 jours après réception du dépôt.

5- Je ne sais pas. Vous êtes une société commerciale ou une usine?

Nous sommes fabricants, et nous exportons notre machine par nous-mêmes.

6- Je ne sais pas. Est-ce que vous fournissez personnalisémachine?

Bien sûr, nous pouvons concevoir la machine selon les exigences et le dessin de profil que vous fournissez.

7. - Je ne sais pas. Comment visiter votre usine?

Nous sommes dans la ville de Jiangyin, dans la province du Jiangsu, près de Shanghai.

Nous arrivons à l'aéroport de Shanghai, nous pouvons vous prendre.

Aéroport de Pudong, environ 3 heures.

Il est à 110 kilomètres de l'aéroport de Hongqiao, environ 2 heures; il est à 125 kilomètres du centre-ville de Shanghai environ deux heures et demie.

C' est très pratique. S' il vous plaît dites-moi si vous avez réservé les billets.

Pour préparer et réserver un hôtel pour vous, nous organiserons une voiture pour vous ramener.

En train à grande vitesse de Shanghai à Wuxi Est ( gare de Wuxi Dong), une demi-heure.

8. Q: Comment faire?

Enquête --- confirmer les dessins de profil, les spécifications techniques et le prix --- confirmer le PI --- organiser le dépôt ou la livraison --- commencer la production --- faire l'inspection --- expédition

9Q: Quel certificat avez-vous?

Nous avons le certificat CE et ISO.

10. - Je ne sais pas.Quelles sont vos conditions de paiement?

Le premier paiement: 40% par T/T, le second paiement: 60% par T/T, après la réussite de l'inspection dans l'atelier du vendeur et avant la livraison.

11.- Je ne sais pas.Que faire si la machine tombe en panne?

Nous avons une garantie de 12 mois, si les pièces cassées ne peuvent pas être réparées, nous vous enverrons de nouvelles pièces pour remplacer les pièces cassées gratuitement. Mais si la période de garantie est terminée, vous devez payer les frais express.Nous pouvons résoudre les problèmes par la négociation et fournir un soutien technique pour toute la durée de vie de l'équipement .
