Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Dingbo

Certification: CE ISO

Numéro de modèle: DBKJ

Conditions de paiement et d'expédition

Quantité de commande min: 1 jeu

Prix: USD 108800-138000 per set

Détails d'emballage: Nues et fixées dans le récipient par fil d'acier

Délai de livraison: 50-60 jours ouvrables

Conditions de paiement: TT, L/C

Capacité d'approvisionnement: 20 ensembles par mois

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:

Machine de fabrication de plateaux de câbles 14 rouleaux

,

Machine de fabrication de plateaux de câbles 12 m/min

,

Machines de fabrication de plateaux de câbles galvanisés

Coupe:
Coupe hydraulique Cr12mov
Matériau de l'arbre:
45#steel
Condition:
Nouveau
Huile hydraulique:
46# Huile hydraulique
capacité:
10-12m/min
Thinckness de roulement:
1 à 2 mm
Système de qualité:
ISO (en anglais)
Puissance du moteur principal:
22 kW
Coupe:
Coupe hydraulique Cr12mov
Matériau de l'arbre:
45#steel
Condition:
Nouveau
Huile hydraulique:
46# Huile hydraulique
capacité:
10-12m/min
Thinckness de roulement:
1 à 2 mm
Système de qualité:
ISO (en anglais)
Puissance du moteur principal:
22 kW
Définition
Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min

14 stations de roulement galvanisées plateau de câble machine de formage de roulement 10-12m/min Capacité 22Kw Puissance

Caractéristiques de la machine de formage de rouleaux à plateau de câbles

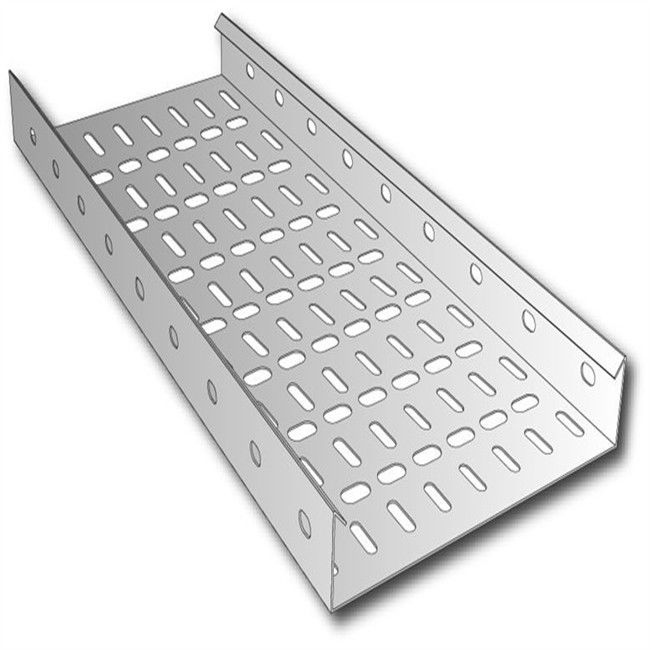

Une machine de formage de rouleaux de plateaux de câbles est équipée de diverses fonctionnalités pour assurer une production efficace et précise de plateaux de câbles.Les caractéristiques spécifiques peuvent varier selon le fabricant et le modèle, mais voici les caractéristiques communes associées à ces machines.Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min 0Décoiler:Un décoiler est utilisé pour maintenir et alimenter la bobine métallique, qui est la matière première pour la production de plateaux de câbles.Le décoiler assure une alimentation constante et contrôlée du matériau dans la machine de formage du rouleau.

Unité de nivellement:Une unité de nivellement est souvent incluse pour aplatir et niveler la bande métallique avant qu'elle n'entre dans les stations de formage du rouleau.

Stations de formage des rouleaux:Plusieurs stations de formage de rouleaux sont installées dans la machine, chacune équipée d'un ensemble de rouleaux pour façonner progressivement la bande métallique dans le profil du plateau de câbles souhaité.La configuration de ces stations peut être ajustée pour s'adapter à différentes conceptions de plateaux de câbles.

Mécanisme de coupe:Un mécanisme de coupe est intégré à la machine pour couper le profil du plateau de câbles continu en longueurs individuelles.selon la conception de la machine.

Réglabilité:Les machines de formage de rouleaux de plateaux de câbles sont conçues pour être réglables pour s'adapter à différents profils, tailles et spécifications de plateaux de câbles.Cette caractéristique permet une flexibilité dans la fabrication et des changements rapides entre différents produits.

Réglage de l'épaisseur du matériau:La machine peut avoir des caractéristiques permettant de s'adapter à différentes épaisseurs de matériaux, assurant ainsi la compatibilité avec divers matériaux couramment utilisés dans la production de plateaux de câbles, tels que l'acier ou l'aluminium.

Systèmes de contrôle de la qualité:Les machines modernes comportent souvent des capteurs et des systèmes de surveillance pour vérifier la qualité des plateaux de câbles formés.Ces systèmes permettent de détecter les variations ou les défauts et de s'assurer que les produits finaux répondent aux normes requises.

Forgeage des extrémités ou perçage des trous:Certaines machines de formage de rouleaux de plateaux de câbles comprennent des stations supplémentaires pour former des extrémités ou percer des trous dans le plateau de câbles pour le montage, l'entrée de câbles ou d'autres fins.Cela améliore la polyvalence de la machine.

Système de contrôle automatisé:La machine est équipée d'un système de contrôle informatisé qui permet de programmer, de surveiller et d'ajuster facilement le processus de fabrication.Cela améliore la précision et l'efficacité de la production.

Contrôle de vitesse:Les mécanismes de régulation de la vitesse variable permettent aux opérateurs d'ajuster la vitesse de production en fonction des exigences du processus de fabrication et du matériau utilisé.

Caractéristiques de sécurité:Des dispositifs de sécurité, tels que des boutons d'arrêt d'urgence, des dispositifs de sécurité et des capteurs, sont intégrés pour protéger les opérateurs pendant le fonctionnement de la machine.

Efficacité énergétique:Des composants et systèmes économes en énergie peuvent être intégrés afin de minimiser la consommation d'énergie pendant le fonctionnement.

Système d'empilage ou d'emballage:Certaines machines peuvent comporter des systèmes automatisés d'empilement ou d'emballage pour rationaliser la manipulation des plateaux de câbles finis et les préparer au transport.

Flux de processus

Décoiler Nivelation Alimentation Punching & Cutting Roll forming Tableau de sortie

Dessin de profil

Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min 1

Données techniques

Les postes Les spécifications
Épaisseur maximale du matériau 1 à 2 mm
Décoiler hydraulique 5T
Le niveauur 7Rouleaux
Matériel Indicatif géographique
Percussion Percussion hydraulique
Matériau du moule Cr12Mov
Vitesse de roulement 10 m/min
Stations à rouleaux 14 stations
Matériau des rouleaux Gcr15, dureté du traitement d'éteinte 55-60
L'axe acier 45#
Diamètre de l'arbre 76 mm
Puissance du moteur principal 22 kW
Structure latérale Voie de mémoire
Transmission Chaîne
Puissance hydraulique 7.5 kw
Matériau de la lame Cr12Mov
La tolérance +- 1,5 mm
Source électrique

380 V, 50 Hz,3 phases (personnalisées)

Système de commande PLC Panasonic

Principaux points

Je ne veux pas. Nom Quantité utilisée
1 Décapsuleur hydraulique 1
2 Nivelation 1
3 Percussion hydraulique 1
4 Machine principale de formage de rouleaux 1
5 Boîte de commande PLC 1
6 Station de pompage hydraulique 1
7 Tableau de sortie 2

Principes dessins de la machine

Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min 2

Application du projet

Dans le câblage des bâtiments, les systèmes de plateaux de câbles sont utilisés pour supporter les câbles isolés utilisés pour la distribution d'électricité et les communications.Les plateaux de câbles sont une alternative aux systèmes de câblage ou de conduits électriques ouverts et sont couramment utilisés pour la gestion des câbles dans les bâtiments commerciaux et industrielsLes plateaux de câbles courants sont en acier galvanisé, en acier inoxydable, en aluminium ou en plastique renforcé en fibre de verre.Les palettes galvanisées peuvent être fabriquées à partir de tôles d'acier prégalvanisées dont les palettes sont fabriquéesLorsque les palettes galvanisées sont taillées sur place, elles peuvent être transformées en palette en acier, ou elles peuvent être galvanisées après fabrication.les surfaces coupées sont souvent recouvertes d'un composé riche en zinc pour protéger le métal de la corrosion.



Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min 3

Machine de fabrication de plateaux de câbles galvanisés 14 stations de roulement 10-12m/min 4



Questions fréquentes

1.- Je ne sais pas.Quelle est la période de garantie?

12 mois de garantie, à compter de la date de l'installation réussie et de la mise en service de l'équipement sur le site d'installation de l'acheteur.Toutes les pièces endommagées en raison de problèmes de qualité seront remplacées gratuitement..

2.- Je ne sais pas. Vous le faites?disposent d'un service d'installation et de mise en service?

A: Je suis désolé.Si les acheteurs viennent à notre usine pour inspecter, la formation à l'installation et à l'exploitation est fournie en face à face.

B: Je ne sais pas.Si l'acheteur en a besoin, nous enverrons un technicien sur le site de l'acheteur pour effectuer l'installation, la mise en service et la formation.

C: Je ne sais pas.les coûts d'installation et de mise en service:Un ingénieur visitera l'atelier de l'acheteur pour l'installation, la mise en service et la formation.et ainsi de suite.

(Normalement, cela prend environ une semaine à installer)

3.- Je ne sais pas.C'est quoi ton nom?services après-ventele service?

Nous fournissons un service en ligne 24 heures sur 24 pour nos clients.

Et nous sommes heureux de donner des conseils et aussi avoir des techniciens qualifiés disponibles pour maintenir la machine à l'étranger aux clients' atelier si nécessaire.

4.- Je ne sais pas. Quel est votre délai de livraison?

Normalement, nous pouvons terminer la production et les tests dans les 45-70 jours après réception du dépôt.

5- Je ne sais pas. Vous êtes une société commerciale ou une usine?

Nous sommes fabricants, et nous exportons notre machine par nous-mêmes.

6- Je ne sais pas. Est-ce que vous fournissez personnalisémachine?

Bien sûr, nous pouvons concevoir la machine selon les exigences et le dessin de profil que vous fournissez.

7. - Je ne sais pas. Comment visiter votre usine?

Nous sommes dans la ville de Jiangyin, dans la province du Jiangsu, près de Shanghai.

Nous arrivons à l'aéroport de Shanghai, nous pouvons vous prendre.

Aéroport de Pudong, environ 3 heures.

Il est à 110 kilomètres de l'aéroport de Hongqiao, environ 2 heures; il est à 125 kilomètres du centre-ville de Shanghai environ deux heures et demie.

C' est très pratique. S' il vous plaît dites-moi si vous avez réservé les billets.

Pour préparer et réserver un hôtel pour vous, nous organiserons une voiture pour vous ramener.

En train à grande vitesse de Shanghai à Wuxi Est ( gare de Wuxi Dong), une demi-heure.

8. Q: Comment faire?

Enquête --- confirmer les dessins de profil, les spécifications techniques et le prix --- confirmer le PI --- organiser le dépôt ou la livraison --- commencer la production --- faire l'inspection --- expédition

9Q: Quel certificat avez-vous?

Nous avons le certificat CE et ISO.

10. - Je ne sais pas.Quelles sont vos conditions de paiement?

Le premier paiement: 40% par T/T, le second paiement: 60% par T/T, après la réussite de l'inspection dans l'atelier du vendeur et avant la livraison.

11.- Je ne sais pas.Que faire si la machine tombe en panne?

Nous avons une garantie de 12 mois, si les pièces cassées ne peuvent pas être réparées, nous vous enverrons de nouvelles pièces pour remplacer les pièces cassées gratuitement. Mais si la période de garantie est terminée, vous devez payer les frais express.Nous pouvons résoudre les problèmes par la négociation et fournir un soutien technique pour toute la durée de vie de l'équipement .
