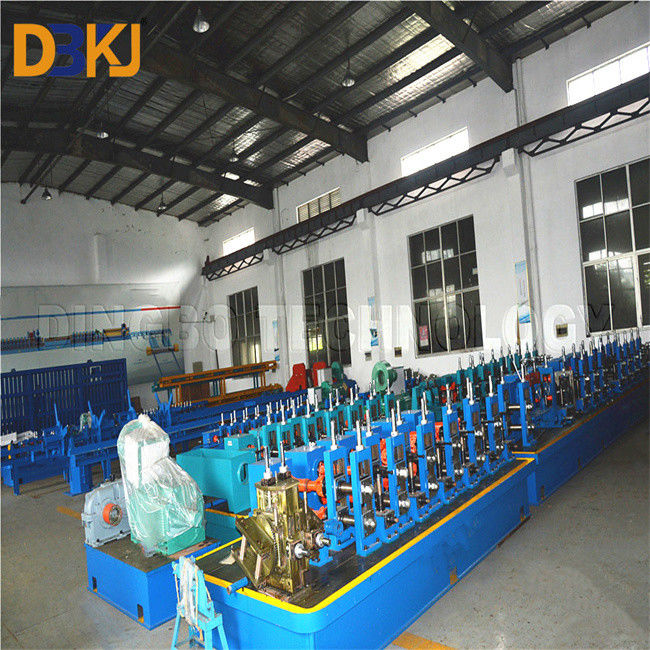

Ligne de broyeur de tubes bleus pour 380V 50Hz 3 phases Voltage et nouvel état
Description du produit:
Un moulin à tubes est un équipement industriel essentiel utilisé dans la production et la fabrication de divers produits tubulaires, y compris les tuyaux.Cette machine spécialisée joue un rôle important dans le processus de fabrication des tubes, qui consiste à transformer une bande plate ou une bobine de métal en une forme cylindrique et à souder les bords pour créer un tube sans couture ou soudé.
La fonction principale du moulin à tubes est de fournir les machines nécessaires à la mise en forme, au soudage et à la dimensionnement des tubes.Ce procédé est essentiel pour produire des tubes de haute qualité et durables qui servent à diverses fins industrielles et commerciales..
Les usines de tubes sont équipées de technologies de pointe et d'instruments de précision pour assurer une production précise et efficace de tubes.permettant la production de tubes de différentes tailles, formes et matériaux pour répondre aux besoins divers de différentes industries.
En résumé, les usines de tubes sont des équipements essentiels pour la production de tubes utilisés dans un large éventail d'industries.Ils utilisent une technologie de pointe pour former et souder des bandes métalliques en tubes sans couture ou soudés., ce qui en fait une partie intégrante du processus de fabrication des tubes.
Tracé du profil à la conception
Caractéristiques:
Découler:
La première étape du processus de fabrication des tubes est le découler.Le matériau est généralement sous forme de bande ou de bobine plate.
Accumulateur à bande:
Certains usines de tubes utilisent un accumulateur à bande pour assurer un approvisionnement continu de matière à la section de formage.même en cas d'interruption du processus d'alimentation.
Section de formation:
La section de formage du moulin à tubes comprend une série de rouleaux et d'outils qui façonnent progressivement la bande plane dans le profil tubulaire désiré.Cela peut être réalisé par divers procédés tels que la formation de rouleaux ou le pliage continu.Les bords formés de la bande sont réunis pour créer une forme tubulaire.
Partie de soudage:
Dans la section de soudage, les bords de la forme tubulaire sont reliés entre eux par un procédé de soudage.peut être utilisé en fonction de facteurs tels que le type de matériau et l'épaisseur.
Section de refroidissement:
Après le soudage, le tube nouvellement formé passe par une section de refroidissement pour solidifier la soudure et réduire la température du tube.
Section de taille:
La section de dimensionnement utilise des rouleaux ou des matrices supplémentaires pour atteindre les dimensions finales et la rondeur du tube.
Coupe et finition:
Une fois la taille déterminée, le tube est coupé à la longueur souhaitée à l'aide d'une scie à découper ou d'un autre mécanisme de coupe.peuvent être réalisées pour répondre aux exigences spécifiques du client.
Épreuves et inspection:
Le contrôle de la qualité est un aspect essentiel du processus de fabrication des tubes.peuvent être utilisés pour assurer l'intégrité et la qualité des tubes.
Flux de travail
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Paramètres du produit
| Matériau brutle rial |
Coils d'acier au carbone, coils d'acier galvanisé, autres coils d'acier laminés à chaud ou à froid |
| |
Largeur de l'acier à bande |
50 à 240 mm |
| |
Épaisseur de l'acier à bande |
1 ̊3,0 mm |
| Taille du tuyau |
Diamètre extérieur du tuyau rond |
Pour les véhicules à moteur à combustion |
| |
Épaisseur du tuyau rond |
1 ¢ 3,0 mm |
| |
Taille du tuyau rectangulaire |
32x32 mm
38x38 mm
44x44 mm
52 x 52 mm 63,5 x 63,5 mm
|
| |
Épaisseur du tuyau rectangulaire |
1.5 à 2,3 mm |
| Méthode de soudage Puissance du soudeur par induction |
Soudage par induction à haute fréquence, 200 kW |
| Vitesse de production |
20- 100 m/min (la vitesse limitée dépend de la taille et de l'épaisseur du tuyau) |
| Puissance du moteur |
Le débit d'électricité doit être supérieur ou égal à: |
| |
Phase: troisième phase |
| |
Fréquence: 50 Hz±1,0% |
| Puissance de commande |
Voltage: CA 220V ± 10% |
| |
Phase: une seule phase |
| |
Fréquence: 50 Hz±1,0% |
| Puissance totale |
Les coûts de production sont calculés sur la base de l'ensemble des coûts de production. |
Des photos
Application du projet
Les produits de l'usine à tubes sont largement utilisés dans les projets d'approvisionnement en eau, l'industrie pétrochimique, l'industrie chimique, l'industrie de l'énergie électrique, l'irrigation agricole et la construction urbaine.Pour le transport de liquides, il peut être utilisé pour l'approvisionnement en eau et le drainage; pour le transport du gaz, il peut être le gaz, la vapeur, le gaz de pétrole liquéfié; à des fins structurelles: tuyaux de pilonnage, ponts; tuyaux pour les docks, routes,les structures de bâtiment, etc.
Questions fréquentes
1. Q: Quelle est la période de garantie? (24 heures en ligne)
12 mois de garantie, à compter de la date de l'installation réussie et de la mise en service de l'équipement sur le site d'installation de l'acheteur.Toutes les pièces endommagées en raison de problèmes de qualité seront remplacées gratuitement..
2- Je ne sais pas. Avez-vous un service d'installation et de mise en service?
A: Je suis désolé.Si les acheteurs viennent à notre usine pour inspecter, la formation à l'installation et à l'exploitation est fournie en face à face.
B: Je ne sais pas.Si l'acheteur en a besoin, nous enverrons un technicien sur le site de l'acheteur pour effectuer l'installation, la mise en service et la formation.
C: coût d'installation et de mise en service:Un ingénieur visitera l'atelier de l'acheteur pour l'installation, la mise en service et la formation.et ainsi de suite.
(Normalement, cela prend environ une semaine à installer)
3- Je ne sais pas.C'est quoi ton nom?services après-vente- Je vous en prie.
Nous fournissons un service en ligne 24 heures sur 24 pour nos clients.
Et nous sommes heureux de donner des conseils et aussi avoir des techniciens qualifiés disponibles pour maintenir la machine à l'étranger aux clients' atelier si nécessaire.
4- Je ne sais pas. Quel est votre délai de livraison?
Normalement, nous pouvons terminer la production et les tests dans les 45-70 jours après réception du dépôt.
5- Je ne sais pas. Vous êtes une société commerciale ou une usine?
Nous sommes fabricants, et nous exportons notre machine par nous-mêmes.
6- Je ne sais pas. Est-ce que vous fournissez personnaliséUne machine?
Bien sûr, nous pouvons concevoir la machine selon les exigences et le dessin de profil que vous fournissez.
7. - Je ne sais pas. Comment visiter votre usine?
Nous sommes dans la ville de Jiangyin, dans la province du Jiangsu, près de Shanghai.
Nous arrivons à l'aéroport de Shanghai, nous pouvons vous prendre.
Aéroport de Pudong, environ 3 heures.
Il est à 110 kilomètres de l'aéroport de Hongqiao, environ 2 heures; il est à 125 kilomètres du centre-ville de Shanghai environ deux heures et demie.
C' est très pratique. S' il vous plaît dites-moi si vous avez réservé les billets.
Pour préparer et réserver un hôtel pour vous, nous organiserons une voiture pour vous ramener.
En train à grande vitesse de Shanghai à Wuxi Est ( gare de Wuxi Dong), une demi-heure.
8. Q: Comment faire?
Enquête --- confirmer les dessins de profil, les spécifications techniques et le prix --- confirmer le PI --- organiser le dépôt ou la livraison --- commencer la production --- faire l'inspection --- expédition
9Q: Quel certificat avez-vous?
Nous avons le certificat CE et ISO.
10. - Je ne sais pas.Quelles sont vos conditions de paiement?
Le premier paiement: 40% par T/T, le second paiement: 60% par T/T, après la réussite de l'inspection dans l'atelier du vendeur et avant la livraison.
11.- Je ne sais pas.Que faire si la machine tombe en panne?
Nous avons une garantie de 12 mois, si les pièces cassées ne peuvent pas être réparées, nous vous enverrons de nouvelles pièces pour remplacer les pièces cassées gratuitement. Mais si la période de garantie est terminée, vous devez payer les frais express.Nous pouvons résoudre les problèmes par la négociation et fournir un soutien technique pour toute la durée de vie de l'équipement .
