Machine de formage de rouleaux de plaques galvanisées avec système ISO et huile hydraulique 46

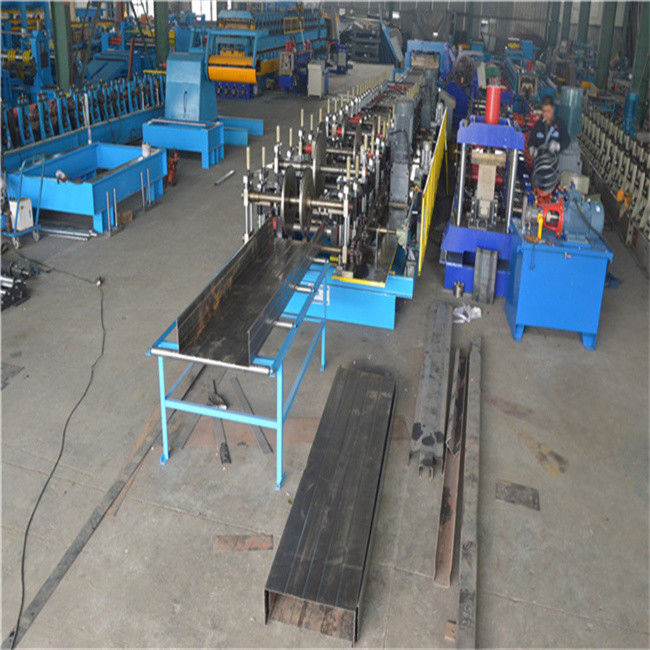

Caractéristiques de la machine de formage de rouleaux à plateau de câbles
Notre machine de formage de rouleaux de plateaux de câbles est capable de fabriquer des plateaux de câbles de différentes tailles grâce à un réglage automatique et au remplacement du moule de perforation.Les plateaux de câbles produits par cette ligne de production de rouleaux sont largement utilisés dans le pétroleLe modèle utilitaire présente les avantages d'un poids léger, d'une charge importante, d'une belle apparence,structure simple et installation pratique, et le modèle utilitaire convient à l'installation du câble d'alimentation et à la pose du câble de commande.
Avec une expérience complète et spéciale, nous pouvons personnaliser les machines de formage de plateaux de câbles ou les lignes de production de formage de rouleaux de câbles selon le dessin et les spécifications du profil du client.Autres équipements de haute qualité, y compris la machine de formage de rouleaux métalliques sont également fournis comme vous le demandez.
Flux de processus
Décoiler Nivelation Alimentation Punching & Cutting Roll forming Tableau de sortie
Dessin de profil
Données techniques
| Les postes |
Les spécifications |
| Épaisseur maximale du matériau |
1 à 2 mm |
| Décoiler hydraulique |
5T |
| Le niveauur |
7Rouleaux |
| Matériel |
Indicatif géographique |
| Percussion |
Percussion hydraulique |
| Matériau du moule |
Cr12Mov |
| Vitesse de roulement |
10 m/min |
| Stations à rouleaux |
14 stations |
| Matériau des rouleaux |
Gcr15, dureté du traitement d'éteinte 55-60 |
| L'axe |
acier 45# |
| Diamètre de l'arbre |
76 mm |
| Puissance du moteur principal |
22 kW |
| Structure latérale |
Voie de mémoire |
| Transmission |
Chaîne |
| Puissance hydraulique |
7.5 kw |
| Matériau de la lame |
Cr12Mov |
| La tolérance |
+- 1,5 mm |
| Source électrique |
380 V, 50 Hz,3 phases (personnalisées) |
| Système de commande PLC |
Panasonic |
Principaux points
| Je ne veux pas. |
Nom |
Quantité utilisée |
| 1 |
Décapsuleur hydraulique |
1 |
| 2 |
Nivelation |
1 |
| 3 |
Percussion hydraulique |
1 |
| 4 |
Machine principale de formage de rouleaux |
1 |
| 5 |
Boîte de commande PLC |
1 |
| 6 |
Station de pompage hydraulique |
1 |
| 7 |
Tableau de sortie |
2 |
Principes dessins de la machine
Applications:
Plateaux de câbles: composants structurels polyvalents pour la gestion des câbles
Les plateaux de câbles sont des composants structurels essentiels utilisés dans diverses industries pour soutenir, acheminer et protéger les câbles électriques et les systèmes de câblage.Ils fournissent une solution organisée et efficace pour la gestion et la distribution de câbles dans les bâtiments ou les installations industriellesVoici quelques applications courantes des plateaux de câbles:
Bâtiments commerciaux et industriels
Les plateaux de câbles sont largement utilisés dans les structures commerciales et industrielles, telles que les immeubles de bureaux, les usines de fabrication et les entrepôts, pour organiser et soutenir les systèmes de câblage électrique.
Les centrales électriques
Dans les installations de production d'électricité, les plateaux de câbles sont utilisés pour gérer le vaste réseau de câbles d'alimentation, de câbles de commande et de câbles d'instrumentation utilisés dans divers processus.
Industrie du pétrole et du gaz
Les plateaux de câbles sont essentiels dans les installations pétrolières et gazières, car ils constituent un moyen fiable de soutenir et de protéger les câbles dans des environnements difficiles, notamment les plates-formes offshore, les raffineries,et usines pétrochimiques.
Industrie pétrochimique
Les plateaux de câbles sont utilisés pour supporter les câbles dans les usines de transformation chimique où la présence de substances corrosives nécessite une solution de gestion des câbles durable et résistante à la corrosion.
Centres de données
Les plateaux de câbles jouent un rôle essentiel dans les centres de données, car ils soutiennent le réseau complexe de câbles de données, de fibres optiques et de câbles d'alimentation qui relient les serveurs, les routeurs et autres équipements de réseau.
Les télécommunications
Dans l'industrie des télécommunications, les plateaux de câbles sont utilisés pour organiser et soutenir le vaste réseau de câbles requis pour les systèmes de communication, y compris les lignes téléphoniques, les câbles de données,et les fibres optiques.
Infrastructure de transport
Les plateaux de câbles sont utilisés dans les infrastructures de transport telles que les aéroports, les gares et les systèmes de métro pour gérer et protéger les câbles associés à l'éclairage, à la signalisation,et les systèmes de communication.
Projets d'énergie renouvelable
Les plateaux de câbles sont utilisés dans les projets d'énergie solaire et éolienne pour soutenir et protéger le câblage étendu nécessaire à la production et à la distribution d'électricité.
Les usines chimiques
Les plateaux de câbles sont installés dans les usines de transformation chimique pour soutenir les câbles qui contrôlent et surveillent divers processus, assurant le fonctionnement sûr et efficace des équipements
Installations de traitement de l'eau et des eaux usées
Les plateaux de câbles sont utilisés dans les installations de traitement de l'eau et des eaux usées pour organiser et protéger les câbles associés aux systèmes de contrôle et de surveillance.
Hôpitaux et établissements de santé
Les plateaux de câbles sont utilisés dans les établissements de santé pour soutenir et organiser les câbles pour l'équipement médical, les systèmes de communication et autres installations électriques.
Les établissements d'enseignement
Les plateaux de câbles sont utilisés dans les écoles et les universités pour gérer le câblage électrique des systèmes d'éclairage, de distribution d'électricité et de communication.
Fabrication automobile
Dans les usines de fabrication automobile, les plateaux de câbles supportent les systèmes de câblage étendus utilisés dans les lignes de montage et les systèmes de contrôle.
Industrie minière
Les plateaux de câbles sont utilisés dans les opérations minières pour soutenir et protéger les câbles utilisés dans les systèmes de contrôle, d'éclairage et de communication des équipements.
Construction et rénovation de bâtiments
Lors de la construction ou de la rénovation de bâtiments, les plateaux de câbles sont souvent utilisés pour organiser et soutenir des systèmes de câblage temporaires.
Questions fréquentes
1.- Je ne sais pas.Quelle est la période de garantie?
12 mois de garantie, à compter de la date de l'installation réussie et de la mise en service de l'équipement sur le site d'installation de l'acheteur.Toutes les pièces endommagées en raison de problèmes de qualité seront remplacées gratuitement..
2.- Je ne sais pas. Vous le faites?disposent d'un service d'installation et de mise en service?
A: Je suis désolé.Si les acheteurs viennent à notre usine pour inspecter, la formation à l'installation et à l'exploitation est fournie en face à face.
B: Je ne sais pas.Si l'acheteur en a besoin, nous enverrons un technicien sur le site de l'acheteur pour effectuer l'installation, la mise en service et la formation.
C: Je ne sais pas.les coûts d'installation et de mise en service:Un ingénieur visitera l'atelier de l'acheteur pour l'installation, la mise en service et la formation.et ainsi de suite.
(Normalement, cela prend environ une semaine à installer)
3.- Je ne sais pas.C'est quoi ton nom?services après-ventele service?
Nous fournissons un service en ligne 24 heures sur 24 pour nos clients.
Et nous sommes heureux de donner des conseils et aussi avoir des techniciens qualifiés disponibles pour maintenir la machine à l'étranger aux clients' atelier si nécessaire.
4.- Je ne sais pas. Quel est votre délai de livraison?
Normalement, nous pouvons terminer la production et les tests dans les 45-70 jours après réception du dépôt.
5- Je ne sais pas. Vous êtes une société commerciale ou une usine?
Nous sommes fabricants, et nous exportons notre machine par nous-mêmes.
6- Je ne sais pas. Est-ce que vous fournissez personnalisémachine?
Bien sûr, nous pouvons concevoir la machine selon les exigences et le dessin de profil que vous fournissez.
7. - Je ne sais pas. Comment visiter votre usine?
Nous sommes dans la ville de Jiangyin, dans la province du Jiangsu, près de Shanghai.
Nous arrivons à l'aéroport de Shanghai, nous pouvons vous prendre.
Aéroport de Pudong, environ 3 heures.
Il est à 110 kilomètres de l'aéroport de Hongqiao, environ 2 heures; il est à 125 kilomètres du centre-ville de Shanghai environ deux heures et demie.
C' est très pratique. S' il vous plaît dites-moi si vous avez réservé les billets.
Pour préparer et réserver un hôtel pour vous, nous organiserons une voiture pour vous ramener.
En train à grande vitesse de Shanghai à Wuxi Est ( gare de Wuxi Dong), une demi-heure.
8. Q: Comment faire?
Enquête --- confirmer les dessins de profil, les spécifications techniques et le prix --- confirmer le PI --- organiser le dépôt ou la livraison --- commencer la production --- faire l'inspection --- expédition
9Q: Quel certificat avez-vous?
Nous avons le certificat CE et ISO.
10. - Je ne sais pas.Quelles sont vos conditions de paiement?
Le premier paiement: 40% par T/T, le second paiement: 60% par T/T, après la réussite de l'inspection dans l'atelier du vendeur et avant la livraison.
11.- Je ne sais pas.Que faire si la machine tombe en panne?
Nous avons une garantie de 12 mois, si les pièces cassées ne peuvent pas être réparées, nous vous enverrons de nouvelles pièces pour remplacer les pièces cassées gratuitement. Mais si la période de garantie est terminée, vous devez payer les frais express.Nous pouvons résoudre les problèmes par la négociation et fournir un soutien technique pour toute la durée de vie de l'équipement .
